液冷储能线束怎么选？耐冷却液材料、漏液检测与温度采样方案全解析

做储能柜电气设计的人大概都遇到过这类问题：同一套线束在风冷样机上跑了一年没出事，换到液冷机型上，半年后开始零星报"绝缘电阻偏低"和"连接器端子发绿"。拆开查，压接没问题、线径也够，最后发现问题藏在护套里——长期浸润加上反复凝露，让材料提前老化了。

液冷把电芯温差压了下来，却把线束的服役环境变复杂了。这篇写给正在做液冷储能柜电气设计、或正在为储能项目定线束规格的工程师与采购。下面只拆四件事：液冷给线束加了哪些约束、护套材料怎么按介质选、漏液检测线该布在哪、温度采样精度是怎么一点点丢掉的。

一、液冷成了主流，线束却还沿用风冷的图纸

2024 年以后，国内新出货的工商业储能柜与大储系统里，液冷方案已占多数。原因不复杂：液冷把簇内电芯温差控制在 3℃ 左右，风冷通常在 5 到 8℃；取消风道后柜体体积利用率提高；密闭柜体更容易做到 IP55，适合户外和沿海场景。

问题在于，很多液冷机型的线束直接沿用了风冷版本的图纸——同样的材料、同样的走线路径，只把长度改一改。风冷里线束面对的是"热而干"，液冷里变成"热、湿、还带化学介质"，老化速率明显加速。这也是液冷柜上线一两年后才集中暴露问题、前期验证很难发现的原因。

二、液冷环境给线束加了四道约束

1. 长期浸润与凝露，是两个不同的敌人

冷板式液冷用的是乙二醇水溶液，常见配比 50:50，对电导率有明确要求，一般在 5μS/cm 以下。麻烦在于护套里的增塑剂、阻燃剂、抗氧剂会缓慢析出，把电导率抬上去。电导率一高，一旦渗漏，绝缘失效的速度和后果都比风冷严重得多。

凝露则更隐蔽。冷却液供水温度常设在 18 到 25℃，在梅雨季或高湿地区，管路、接头、冷板表面温度很容易低于环境露点，于是持续结露。水珠顺着护套外壁流向低处的连接器，积在腔体里，是液冷柜绝缘下降最常见的成因之一——这一条和线缆质量无关，是走线与结构配合的问题。

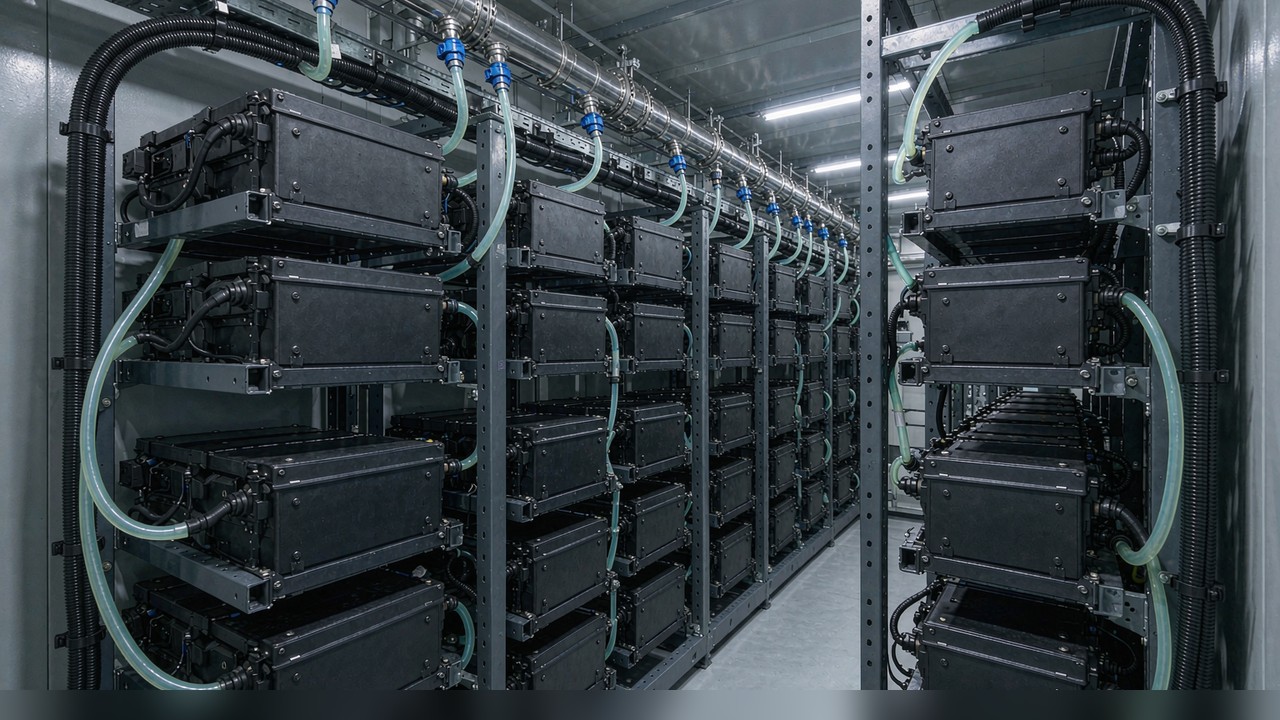

2. 走线空间被冷板和管路吃掉

冷板贴在电芯底面，管路沿模组边缘布置，留给线束的通道比风冷机型窄不少。空间一紧，弯折半径就容易不达标：屏蔽层起皱、差分对间距变化、导体局部应力集中，这些都不一定立刻失效，但会缩短寿命。工程上一般要求安装时弯折半径不小于线缆外径的 6 到 8 倍，长期固定后不小于 4 倍，液冷柜里更该往上限走。

3. 过孔与接头是最薄弱的两个点

线束穿 Pack 箱体、穿柜体隔板的位置需要过孔密封。液冷柜里一旦这些位置渗液，水会顺着线束的毛细作用一路走进连接器腔体，而这恰恰是巡检最难看到的地方。所以过孔件要选带唇口的防水护套，并且在线束侧做滴水弯，让水在进入前先滴落。

4. 高压与采样挤在同一个走线区

为了省空间，1500V DC 的动力线束和低压采样线束经常走同一个线槽。这时候爬电距离、电气间隙和屏蔽隔离都要重新核，不能照抄风冷柜的间距。

三、护套材料要按介质选，不能只看耐温等级

选线时最常见的做法是先看耐温等级，再看线径。液冷场景里这个顺序要反过来：决定寿命的是介质，温度只是一个变量。同样标 125℃ 的两种材料，泡在乙二醇水溶液里一千小时之后，表现可以差出一个数量级。冷板式液冷主要看水解稳定性和增塑剂迁移；浸没式液冷用的是氟化液或合成油，对多数弹性体的溶胀作用更明显，材料门槛更高。下面这张表按常见工况做定性对照，具体项目仍以供应商实测数据为准。

落到选型上，有三条经验。冷板式机型的主流段落用双层结构比较均衡——内绝缘用辐照交联 XLPE 保证电气性能，外护用聚氨酯或改性尼龙保证耐磨与耐液。靠近快插接头、可能长期积液的位置，以及浸没式方案，直接上 ETFE 或 FEP 更稳，代价是线材偏硬、弯折半径要放大。普通 PVC 不建议用在液冷柜内的长期浸液段，它便宜，但析出几乎是必然的。

验证方法也要跟上。单做高温高湿（85℃/85%RH、1000 小时）不够，还要叠一段冷却液浸泡试验，参照 ISO 1817 的耐液体试验方法，之后复测绝缘电阻和护套拉伸强度保持率。两项都过，才算真的适配液冷环境。

四、漏液检测：布点位置比传感器型号更决定成败

漏液检测是液冷储能新增的一环，很多项目在这一步栽跟头，原因往往不是选错了传感器，而是布错了地方——装在了人容易看到的位置，而不是液体真正会积的位置。

布点有三条原则。一是最低点优先，液体永远往低处走，托盘四角与底板最低处必须有覆盖。二是接头正下方必布，快插接头和管路卡箍是泄漏概率最高的位置。三是分区不跨层，一层的漏液不应触发整柜停机，否则误报一次就是一次不必要的停运。

告警策略建议分三级：微量积液预警、持续渗液告警、大量泄漏联动停机并触发消防确认。全部压成一级，现场很快就会把告警当噪声屏蔽掉，这比不装更危险。

五、温度采样线束：±0.5℃ 的精度是怎么一点点丢掉的

液冷系统的价值建立在温差控制上，而温差控制的前提是采样准。常见配置是 10kΩ、B 值 3950 的 NTC，探头本身精度可以做到 ±0.5℃。但整条链路串起来，误差很容易翻倍，来源有五个：探头贴附的热阻、线阻压降、接插件接触电阻、采集通道的分辨率、以及通道之间的串扰。

线阻这一项最容易被忽略。两线制接法下，线缆电阻直接叠加进测量回路，一米几欧的差异在 10kΩ 分压里看着不起眼，折算成温度就是零点几度。采样线较长或通道数较多时，改用三线制或四线制，把线阻补偿掉，是性价比很高的一步。

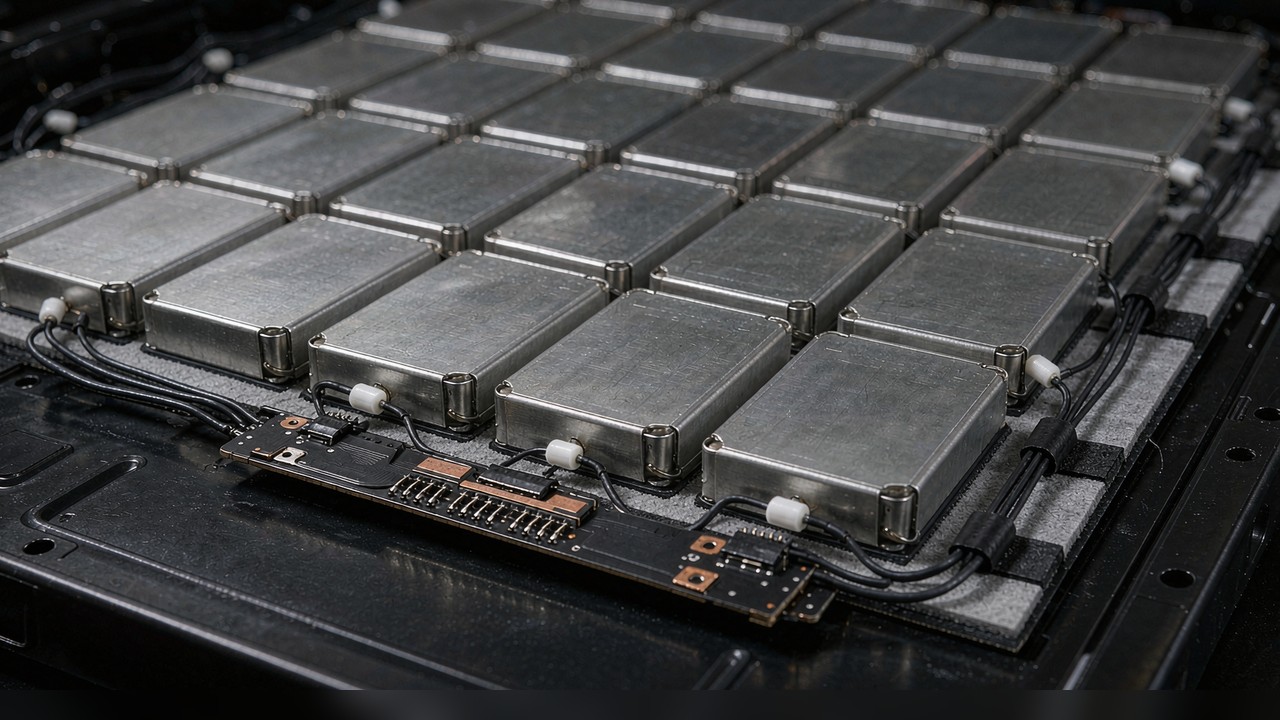

采样点位置也要讲究。电芯大面中心代表平均温度，极柱附近是热点，冷板进出口则用来算实际温差——三类点位的用途不同，缺一类就没法判断是电芯发热异常还是冷板流量不足。

还有隔离。采样线属于低压信号，一旦与 1500V DC 动力线长距离并行，共模干扰会直接进采集前端。必须并行时，采样线要加屏蔽层并单端接地，同时在结构上尽量垂直交叉。

形态上，线束和 FPC 各有位置。FPC 集成到 CCS 上，走线整齐、阻抗一致、抗振性好，适合批量标准化模组；线束柔性更好、可现场更换，适合结构复杂或需维护的机型。储能柜内部采集通常两者混用，取决于模组的维护策略。

结语：把清单落到图纸上

液冷储能线束的选型，本质上是顺序问题：先定介质，再定材料，最后才谈线径和长度。漏液检测要先想清楚液体往哪流，再决定装什么；温度采样要按整条链路算误差，而不是只看探头标称值。这三步做对，后面大部分现场故障都能提前挡掉。

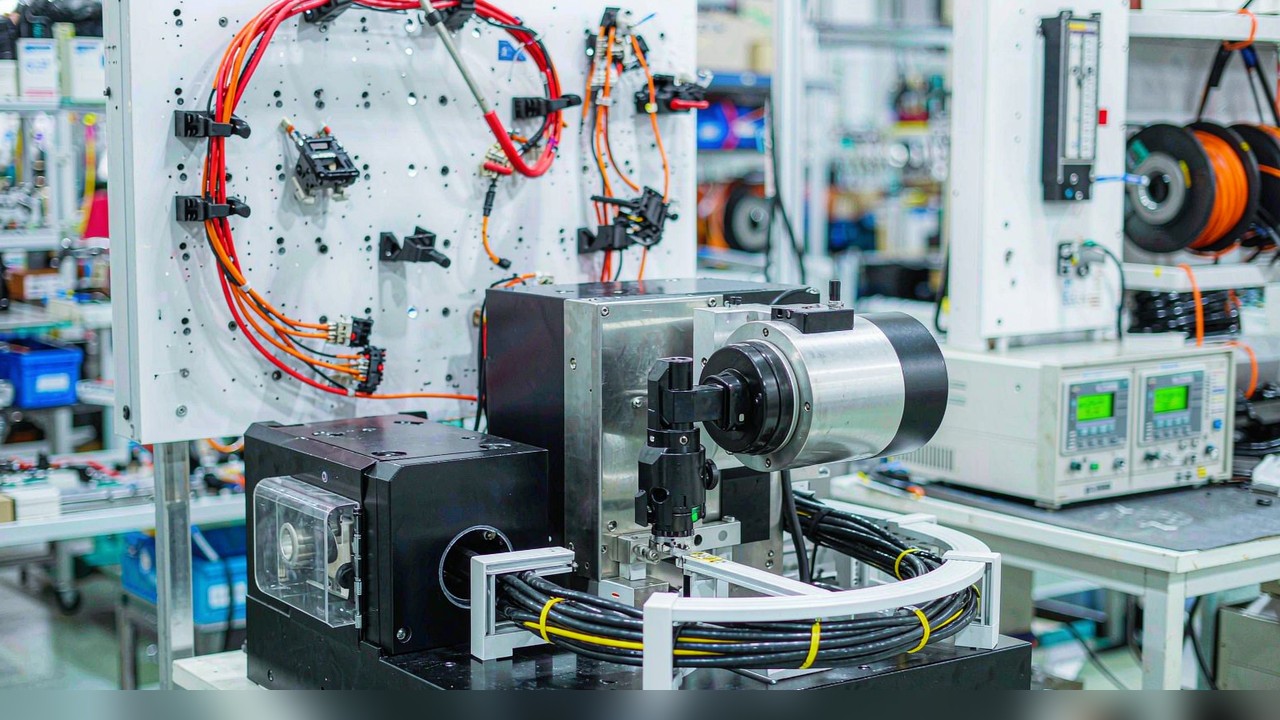

铭基高科（MGE）在新能源汽车与储能方向提供工商业储能柜高压动力线束（耐压 1500V DC、阻燃耐候）、光伏储能一体柜内部采集线束（连接电池簇、BMS 与 PCS）、以及 CCS 电池采集集成件与镍片直焊集成件，覆盖导体绞合、屏蔽结构、压接与焊接、注塑密封到成品电气与信号测试的完整制程。液冷机型与风冷机型共用同一套制程能力，差别主要在材料选型与密封结构——这也是我们在项目里通常先和客户确认冷却液介质、柜内最低点位置和采样通道数的原因。如果你正在为液冷储能柜定线束规格，欢迎查看我们的新能源汽车与储能产品，也可以直接把柜体结构和冷却方案发给工程团队，一起做一次走线与材料评估。
