随着新能源汽车与储能产业对电池包安全性、轻量化和自动化生产的要求不断提高，"CCS集成母排"已成为动力电池与储能电池包设计中绕不开的关键部件。不少工程师和采购人员在搜索"CCS集成母排是什么""CCS集成母排与传统线束有什么区别""CCS选型要注意什么"等问题时，往往只能找到零散的资料。本文从结构组成、核心功能、工艺路线到选型要点，对CCS集成母排做一次系统梳理，帮助读者快速建立完整认知。
一、CCS集成母排是什么

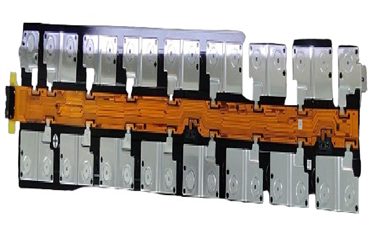

CCS（Cells Contact System，电芯连接系统）集成母排，是安装在电池模组内部、用于电芯之间电气连接与信号采集的一体化组件。它将传统方案中分散布置的汇流排、采样线束、温度传感器等部件，通过热压合、焊接等工艺集成为一个整体模块，直接贴合在电芯顶部使用。
从功能上看，CCS集成母排主要承担两大任务：
- 动力连接（汇流）：通过铝排、铜排或铜铝复合排将电芯按串并联设计连接成组，承受电池充放电的大电流；
- 信号采集：通过FPC、FFC或PCB等信号传输介质，采集每一串电芯的电压与温度信号，输送给BMS电池管理系统，实现电池状态的实时监控。
二、CCS集成母排的结构组成
一套典型的CCS集成母排通常包含以下核心部件：
- 汇流排（Busbar）：铝排、铜排或铜铝复合排，负责电芯间的大电流连接；
- 信号传输介质：FPC（柔性电路板）、FFC（柔性扁平电缆）或PCB，负责电压与温度信号的传输；
- 温度传感器：NTC热敏电阻，实时监测电芯温度，是热失控预警的第一道防线；
- 绝缘支架与压合结构：塑胶支架、热压膜等，提供电气绝缘与结构支撑；
- 连接器：与BMS对接的信号输出接口。
三、CCS集成母排与传统采样线束的区别
在传统电池包方案中，电芯连接与信号采集往往采用"汇流排+独立采样线束"的分立式设计。与CCS集成母排相比，两者在装配效率、可靠性与成本上差异明显：
| 对比维度 | 传统分立线束方案 | CCS集成母排 |
|---|---|---|
| 组成形式 | 汇流排与采样线束分开布置 | 汇流、采样、温感一体化集成 |
| 装配效率 | 人工布线、焊点多、工序繁琐 | 一次装配到位，支持自动化生产 |
| 重量与空间 | 线束繁杂、重量大、占用空间多 | FPC/FFC轻薄柔性，减重与节省空间明显 |
| 一致性与可靠性 | 手工焊接，质量波动大 | 激光焊/热压合工艺，一致性好、故障率低 |
| 维护与检测 | 线路杂乱，故障定位困难 | 结构规整，便于检测与返修 |
| 综合成本 | 小批量门槛低，规模化后人工成本高 | 前期投入较高，规模化后成本优势显著 |
四、三种主流工艺路线对比
1. FPC方案

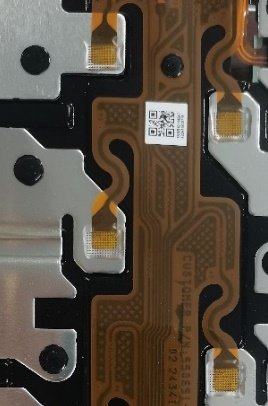

采用柔性电路板作为信号采集载体，线路密度高、集成度好，可直接集成NTC与连接器，是目前中高端动力电池的主流方案。其短板在于FPC本身成本较高，且对线路设计与制程能力要求较高。
2. FFC方案
采用柔性扁平电缆替代FPC，成本更低、柔软性好、弯折寿命优异，在乘用车中低端车型与储能场景中应用广泛，是性价比突出的折中选择。
3. PCB/铜铝巴方案
早期储能项目中较为常见，结构简单、成本最低，但重量与空间占用较大、柔性差，正逐步被FPC/FFC方案替代，目前多见于对成本极度敏感的固定式储能场景。
五、CCS集成母排的选型要点
- 电流承载能力：汇流排材质与截面积需匹配电池包充放电倍率，避免长期过流发热；
- 采样精度与点位设计：电压采集精度、NTC数量与布局需满足BMS策略要求；
- 电芯连接工艺：激光焊、超声焊、镍片直焊等工艺需与电芯极耳材质和结构匹配；
- 绝缘与防护：关注耐压等级、阻燃等级（如UL94 V-0）与爬电距离设计；
- 轻量化与空间约束：FPC/FFC方案减重效果明显，需结合包内空间综合评估；
- 供应商量产能力：模具精度、批量一致性、自动化产线水平及IATF 16949体系认证，是批量交付质量的核心保障。
六、结语
CCS集成母排是电池包从"能用"走向"安全、轻量、可规模化制造"的关键一步。选型时需综合考量电气性能、工艺路线与供应商的量产保障能力，避免因小失大。
铭基高科（MGE）在新能源与储能领域提供CCS集成母排、CCS线束镍片直焊集成件、BMS采样线束、新能源汽车高压线束及储能电池连接方案，具备从FPC/FFC精密加工到激光焊接、热压合的一体化制造能力，可为动力电池与储能客户提供定制化互连解决方案。欢迎访问本站新能源与储能产品栏目了解详情，或与我们联系获取技术支持。
