GaN氮化镓快充是什么？与普通充电器的区别及选购指南

同样是65W充电器，为什么GaN氮化镓快充的体积只有传统充电器的一半，发热还更低？随着笔记本、手机、平板等设备快充功率不断攀升，"GaN氮化镓快充"已成为消费电子领域的高频搜索词，但很多用户对其工作原理、与普通充电器的区别以及如何选购仍存在疑问。本文将从原理、对比到选购要点做一次系统梳理，帮助您快速搞懂GaN快充。

一、GaN氮化镓快充是什么

GaN（氮化镓）是一种第三代半导体材料。与传统的硅（Si）材料相比，氮化镓具有更宽的禁带宽度、更高的电子迁移率和击穿电场强度，用其制造的功率器件（GaN FET）能够在更高的开关频率下工作，且导通损耗与开关损耗显著降低。

所谓GaN氮化镓快充，就是电源方案中功率器件采用GaN材料的快充充电器。更高的开关频率意味着变压器、电感等磁性元件可以做得更小，整机的功率密度随之大幅提升——这正是GaN充电器"体积减半、功率翻倍"的根本原因。

简单概括GaN快充的三大特征：

• 功率密度高：同体积下可输出更大功率，65W产品做到仅火柴盒大小；
• 转换效率高：满载效率普遍可达92%以上，发热更低；
• 开关频率高：数百kHz至MHz级开关频率，让小型化成为可能。

二、GaN充电器与普通充电器的区别

GaN充电器与采用硅基方案的普通充电器相比，差异体现在体积、效率、发热、功率上限等多个维度：

总体来看：低功率（20W以下）场景下两者体验差距不大，普通充电器性价比更优；而当功率需求达到45W以上，特别是需要给笔记本充电或多设备同时补电时，GaN快充的小体积与低发热优势就非常突出了。

三、GaN快充的核心技术解读

1. 为什么GaN能做到更小

开关电源的体积主要取决于变压器与电感等磁性元件，而它们的体积与开关频率近似成反比。GaN器件开关频率可达硅器件的10倍以上，磁性元件与散热器的体积随之大幅缩小，整机小型化水到渠成。

2. 为什么GaN发热更低

GaN材料导通电阻更低、开关损耗更小，电能转换过程中以热量形式浪费的能量更少。相同输出功率下，GaN充电器的温升通常比硅基方案低5-10℃，这对充电安全与器件寿命都是直接利好。

3. 协议与兼容性

GaN是"功率器件方案"，与PD、QC、PPS等快充协议是两个维度的概念。GaN充电器同样需要完整支持PD 3.0/3.1、PPS等主流协议，才能实现对不同品牌手机、笔记本的满功率快充。

四、GaN快充的选购要点

1. 按设备选功率：手机充电选30-45W即可，轻薄本建议65W起步，游戏本或双口同时快充考虑100W以上；
2. 看协议支持：优先支持PD 3.0/3.1与PPS的产品，对iPhone、安卓、笔记本的兼容性最好；
3. 看接口配置：单C口适合单设备，1C1A或双C口适合通勤多设备，注意多口同时使用时的功率分配策略；
4. 看安全认证：3C认证是底线，具备过压、过流、过温、短路等多重保护更安心；
5. 看做工与体积：折叠插脚便于携带，氮化镓方案下同功率体积应明显小于硅基产品；
6. 线材别拖后腿：高功率快充需要匹配E-Marker芯片的5A数据线，劣质线材会严重限制实际充电功率。

五、关于GaN快充的常见疑问

Q1：GaN充电器会伤电池吗？不会。充电过程由手机/电脑内部的充电管理芯片主导，充电器只是按协议提供合适的电压电流，GaN本身只影响转换效率与体积，不改变充电逻辑。

Q2：GaN充电器发热正常吗？正常。任何充电器工作都会发热，GaN方案只是发热更少、温升更低。若表面烫手且伴有异味，应立即停用。

Q3：可以长期插在插座上吗？可以，合格产品待机功耗极低，但长时间外出建议断电，这是所有充电器的通用建议。

六、结语

GaN氮化镓快充凭借高功率密度、高转换效率与低发热，已经成为中高功率充电场景的主流选择。选购时按设备需求匹配功率、协议与接口配置，并搭配合格的数据线，才能获得完整的快充体验。

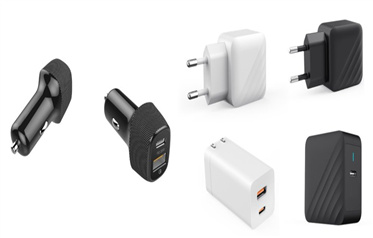

铭基高科（MGE）在消费类电子产品领域提供GaN氮化镓快充充电器（65W等多功率段）、折叠式PD充电器、磁吸无线充电器及USB-C高速数据线等产品，具备从方案设计、结构开发到批量制造的一体化交付能力。欢迎访问本站消费类电子产品栏目了解详情，或与我们联系获取产品资料。
